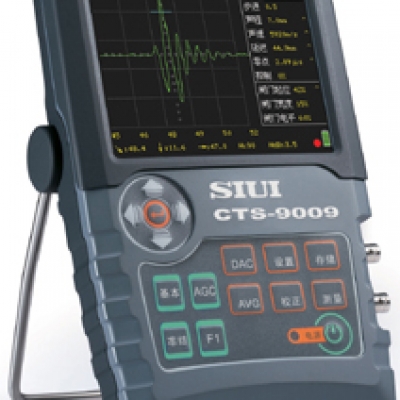

CTS-9009轻便式数字超声探伤仪
- 产品分类：超声波探伤仪
- 产品标签：
- 浏览次数：已有11541位客户关注
CTS-9009轻便式数字超声探伤仪
|
——SIUI新一代轻便式数字超声探伤仪
|
|||||||||||||||||||||
|
|||||||||||||||||||||
小巧轻便：整机(含电池)重量保持在1.15Kg，高空、野外作业
操作简易：按键少，定义明确，实现单手握持操作
防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境
超低功耗：标配锂聚合物电池，连续工作时间长达7小时
性能强劲：分辨率高、穿透力强，满足从薄板到大铸件的******探伤
|
项 目 |
单 位 |
技 术 数 据 |
|
衰减器误差 |
dB |
每12dB ±1dB |
|
垂直线性误差 |
% |
≤3 |
|
动态范围 |
dB |
≥30 |
|
探伤灵敏度余量 |
dB |
≥60（2.5Z20N探头） |
|
薄板分辨力 |
mm |
≤3（5C10N 探头） |
|
远区分辨力 |
dB |
≥26 |
|
水平线性误差 |
% |
≤0.5 |
|
电噪声电平 |
% |
≤10（1~4MHz） |
|
工作频率范围 |
MHz |
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二档可选 |
|
脉冲重复频率 |
Hz |
分10档可调（20 ~ 500Hz可调， 但受探测范围、材料声速、脉冲移位、探头零点等限制) |
|
薄板分辨力 |
mm |
≤3（5C10N 探头） |
|
探测范围 |
mm |
0 ~ 13000（钢纵波） |
|
脉冲移位 |
mm |
-10 ~ 1000（钢纵波） |
|
探头零点 |
μs |
0 ~ 200 |
|
材料声速 |
m/s |
400 ~ 9999 |
|
阻尼 |
|
低 / 高 |
|
抑制 |
% |
0 ~ 80 |
|
检波方式 |
|
负向检波 / 正向检波 / 双向检波 / 滤波 |
|
增益调节 |
dB |
0 ~ 110；分0.5 / 2 / 6 / 12步进调节 |
|
DAC功能 |
|
用于制作、设置和应用DAC曲线 |
|
AVG功能 |
|
用于制作、设置和应用AVG曲线 |
|
截图功能 |
|
将仪器屏幕存为图片并输出到U盘中 |
|
转存功能 |
|
通过USB接口把仪器内部数据集转存到U盘中 |
|
闸门 |
|
闸门方式：off / 进波 / 失波 / 进波+报警声 /失波+报警声 |
|
存储 |
|
300组数据集，包括仪器设置、探伤状态和回波图形等 |
|
自动增益功能 |
|
使闸门内回波幅度自动调节到指定幅度 |
|
峰值记忆功能 |
|
显示波形包络 |
|
峰值回波功能 |
|
记录包含更高回波的回波波形 |
|
冻结功能 |
|
冻结屏幕波形 |
|
自动校正功能 |
|
用于校正材料声速与探头零点，校正模式：声速+零点 / 声速 / 零点 |
|
角度测量功能 |
|
用于测量探头角度 |
|
显示屏 |
|
高亮度5.7" 彩色TFT显示屏, 320×240像素 |
|
工作时间 |
h |
≥7 |
|
工作电压 |
V |
9～12 DC (外部电源)， 6.0~8.4 (电池) |
|
工作温度 |
℃ |
－10 ~ 40 |
|
重量 |
Kg |
约1.15（含电池） |
|
尺寸 |
mm |
152 × 240 × 52 (宽×高×深) |
